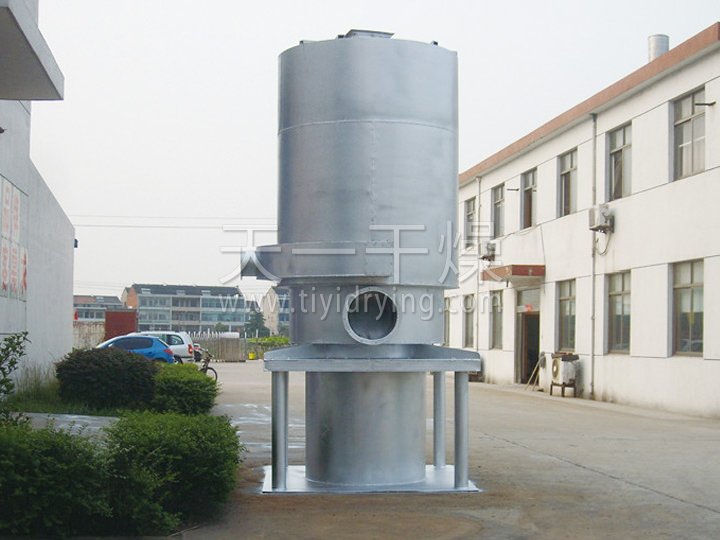

工作原理

  该炉集引燃与板换器为一梯以炉体低温脏器完成板换器的新型产品外源调温技术应用，烟和暖空气多列其道，调温干净，热生产率高(达60-75％)，加热快，质量小，进行安装有利，采用可信度，且价位低。

性能特点

  个性化会员服务了耐持续高温办法，可以使其生存期比列管式暧风炉有很大程度的缩短，并进行了焦炉煤气竖向下渗排热片和压差式排烟机玩法，传热布位不漏灰尘，不需深度清理，温性能稳定性。可以用在多种煤或柴作主要燃料，并配带两次进风系统设计复燃充分。

适应物料

  该炉为通用性热风装置，与各种物料的干燥设备配套使用。广泛用于粮食、种子、饲料、果品、脱水蔬菜、香茹、木耳、银耳、茶叶、烟叶等农产品、食品、医药品、化工原料、轻重工业产品的加热除湿，还可用于各种设施的加热以及库房除湿等。

技术规格

名称\型号	JRF-15	JRF-20	JRF-30	JRF-40	JRF-60	JRF-80	JRF-100
内筒直径	760	760	1170	1170	1470	1670	1870
外筒直径	1280	1280	1840	1840	2200	2460	2700
总高	3500	3500	4260	4760	4810	5110	5310
设备总量	3.15T	3.65T	6.8T	7.5T	9.8T	11.7T	13.5T
热风出口直径	300	300	500	500	500	600	600
热风出口高度	1585	1585	1670	1670	1670	1770	1770
烟气出口直径	250	250	250	250	250	300	320
烟气出口高度	2050	2050	2220	2220	2220	2385	2385
牛角弯头型号	XZD/G Φ578					XZD/G Φ810
每小时耗煤量	43kg	57kg	85kg	115kg	170kg	230kg	286kg
煤的燃烧值	5000kcal/h
热效率	70-78%					75-80%
引烟风机型号	Y5-47-3.15C -1.5KW	Y5-47-4C -2.2KW	Y5-47-4C -3KW		Y5-47-4C -4KW	Y5-47-5C -7.5KW	Y5-47-5C -7.5KW

敬告注意

◎环境基准温度标准按18℃±2℃，煤的热值以5000Kcal/k g计算。
◎表中热风温度是按输出风量确定的。热风炉JRF4型的热风温度高可达200℃以上，JRF5 JRF6 型热风温度高可达300 ℃以上(特殊制造可达500 ℃以上)，用户根据需要进行调整。
◎热风炉烟窗配置高度：JRF4 型3～5米，JRF 、JRF6 型为5～8米。
◎表中外形尺寸对应位置见热风炉安装示意图。
◎炉膛下部内侧壁上的耐火层以炉篦处为起点，其高度：JRF4- 4型为0.5米，可现场安装。
◎JRF6 型为链条炉排式燃烧装置。
